为您盘点：常用电气设备颜色的代表含义
发布时间：2025-10-10 来源：合肥志准电气 浏览次数：55
在常用的电气设备中，为保证正确操作，便于识别，防止误操作，同时以方便后期的检修维护，对导线，指示灯，按钮等设备的使用颜色做了统一规定，常见设备颜色有：

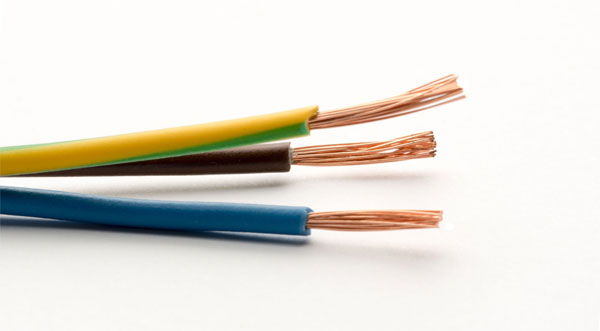

导线
黑色：电气设备或装置的内部连接线。
棕色：直流电路中的正极。
黄色：交流电路中的第一相U相(L1)，半导体三极管的基极，晶闸管或双向晶闸管的门极。
绿色：交流电路中的第二相V相(L2)。
红色：交流电路中的第三相W相(L3)，半导体三极管的集电极，三极管、整流二极管或晶闸管的阴极。
蓝色：直流电路中的负极，半导体三极管的发射极，三极管、整流二极管或晶闸管的阳极。
淡蓝色：交流电路中的零线或中性线，直流电路中的接地中间线。
白色：双向晶闸管的主电极和无指定用色的半导体电路。
黄绿双色线：用于电气安全的接地线。
红黑并行线：用双芯导线或双根绞线连接的交流电路。

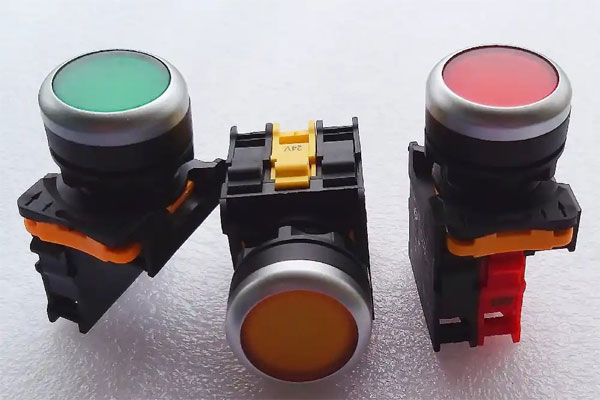

按钮
红色：危险情况下的操作按钮(急停按钮)，停止或断开。
黄色：应急和干预，中断不理想的工作周期(降压启动装置中的运行按钮)
绿色：启动或接通。
蓝色：可代表上述三种颜色中的任意一种功能。
灰色和白色：无指定功能，可用于停止和断开以外的任意情况。
对于启动或接通控制，优先使用绿色按钮，但对于一键双用，交替按压后可改变功能的按钮(启动-停止或通电-断电)，即不能用红色按钮也不能用绿色按钮，应使用黑、白或灰色按钮。
按下时运行，抬起后停止(点动和微动控制)，优先选用黑色按钮，也可使用灰、白和绿色按钮，但不能使用红色按钮。
单一复位功能的用蓝、黑、白、或灰色按钮。
除有复位功能外，兼停止和断电功能的必须用红色按钮。
灯光按钮不能用于事故按钮。

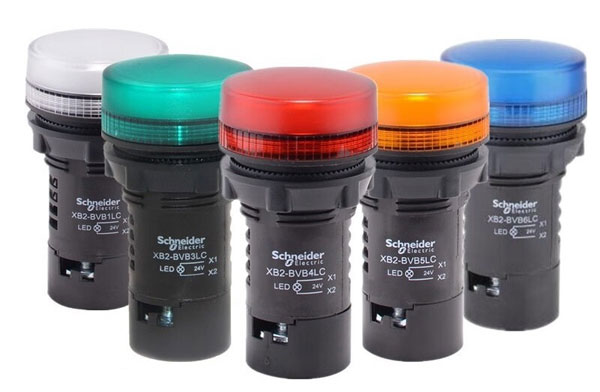

指示灯
红色：异常情况和报警，设备出现危险或需要立即处理的情况(高温报警、过载报警)。
黄色：警告，设备状态正在发生改变或变量接近极限值、设置值(高温预警、过载预警)。
绿色：准备、安全，设备具备安全运行条件或机械准备启动。
蓝色：特殊指示，上述三种颜色代表的任意一种功能。
白色：一般信号，上述四种颜色未包括的某种功能或动作指示。
