关于电气设备小电流接地选线装置的详细介绍
发布时间：2025-10-15 来源：合肥志准电气 浏览次数：32一、设备概述：电力系统的 “故障定位哨兵”
小电流接地选线装置，简称小电流选线装置，是 3KV-66KV 中性点不接地或经电阻、消弧线圈接地系统中的核心保护设备。其核心使命是在系统发生单相接地故障时，快速准确地识别故障线路，为运维人员提供精准定位依据，避免故障扩大导致设备绝缘损坏、停电范围扩大等严重后果。
该装置的应用场景覆盖电力系统全链条，既包括变电站、发电厂、水电站等核心电力设施，也广泛适用于化工、采油、冶金、煤炭、铁路等大型厂矿企业的供电系统。在我国 35KV 及以下的小电流接地系统中，它是保障供电连续性与安全性的关键设备 —— 这类系统发生单相接地时虽可短期带故障运行（通常不超过 2 小时），但必须依赖选线装置实现快速故障处置。
二、发展历程：从 “误判困境” 到 “智能精准”
小电流接地选线装置自 20 世纪 80 年代问世以来，经历了多次技术迭代，其发展轨迹围绕 “提升选线准确率” 这一核心难题展开：
1、起步阶段（80 年代 - 90 年代）：早期装置采用单一判据，受技术限制常出现误选、漏选问题，选线准确率极低。由于零序电流互感器精度不足、信号处理技术落后等原因，许多现场甚至弃用装置，回归手动拉闸试验的原始查线方式，装置一度面临被淘汰的风险。
2、突破阶段（90 年代末）：华北电力大学杨以涵教授团队的研究实现关键性突破，通过原理优化将选线准确率提升至 100%，彻底改变了技术困境，为装置的推广应用奠定了基础。
3、智能升级阶段（近年）：随着智能技术与电力系统的深度融合，装置实现了多原理融合、数据智能分析与远程联动，不仅选线精度持续优化，还新增故障录波、运维统计等功能，成为智能化电力系统的重要组成部分。
三、核心原理：多技术路径的 “故障识别逻辑”
装置的选线能力源于对故障信号特征的精准捕捉，目前主流原理可分为五大类，各类原理优势互补，共同提升选线可靠性：
1、零序功率方向原理：正常运行时系统无零序电压，单相接地后出现零序电压，故障线路零序电流滞后零序电压 90°，非故障线路则超前 90°，通过相位差异判别故障线路。但受互感器误差、信号干扰等影响，存在一定判断死区，尤其在带消弧线圈的系统中表现受限。
2、谐波电流方向原理：利用故障时零序谐波电流的相位特征，特定次数（如 5 次）谐波在故障与非故障线路中方向相反，且不受系统运行方式与过渡电阻影响。代表产品如 MLX 系列，需配套三相或零序电流互感器，在改造场景中存在一定局限性。
3、外加高频信号电流原理：通过电压互感器向接地相注入高频信号，故障线路因直接接地会流过大量信号电流，非故障线路信号微弱（比值超 10 倍），可通过探测器精准定位线路及接地点。TY-01、02 型为代表产品，无需新增一次设备，但运行经验相对较少。
4、首半波原理：基于故障发生在相电压接近最大值时的假设，故障相电容放电产生衰减振荡电流，利用该暂态电流特征判别故障，不受消弧线圈影响。但无法识别相电压较低时的接地故障，存在明显工作死区。
5、基波增量原理：针对消弧线圈接地系统的选线难题，通过检测故障前后基波电流的增量变化实现精准判断，有效弥补了传统原理在补偿系统中的不足。
现代先进装置普遍采用 “多原理融合” 策略，如智能群体比幅比相法、小波分析法、能量法等 8 种判据的组合应用，通过粗糙集理论评估各方法可信度，再用证据理论融合结果，最大限度降低误判风险。
四、技术特点：智能化与可靠性的双重保障
当前主流小电流接地选线装置已形成全方位技术优势，适配复杂电力场景需求：
1、精准选线能力：采用 32 位 ARM 处理器与 14 位 AD 采集芯片，零序电流检测灵敏度达 2mA，结合连续选线算法（每秒重新分析），选线准确率典型值≥99%，可识别直接接地、经电阻接地、间歇性弧光接地等复杂故障类型。
2、全面功能集成：具备故障录波（保存故障前后 6 个周期波形）、跳闸控制（大容量触点直接接入回路）、消谐（消除 1/3 分频至 5 倍频铁磁谐振）等功能，可统计瞬时与永久接地次数，为线路状态分析提供数据支撑。
3、强环境适配性：适用于中性点不接地、经固定 / 自动调谐消弧线圈接地、高阻接地等多种方式，覆盖 3KV-66KV 全电压等级，耐受 - 10℃~+55℃温度范围与 95% 湿度环境。
4、智能运维设计：采用 Windows CE 操作系统，支持鼠标、键盘、以太网与 USB 操作，标配 RS485 接口（可选以太网、无线模块），可保存 20000 次故障数据，实现远程监控与故障追溯。
5、高可靠性结构：采用 4U 标准机箱与模块化板卡设计，部分产品通过针孔式联接、后插拔结构优化接触可靠性，具备自检与死机自恢复功能，降低维护难度。
五、选型与应用：规避误区，发挥设备价值
（一）主流产品分类及适配场景

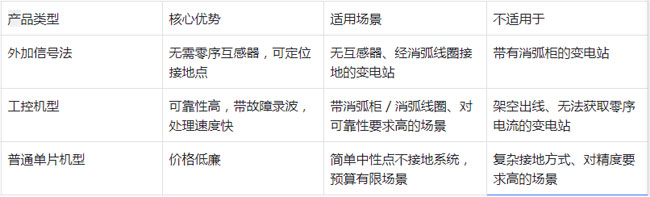

目前市场产品主要分为三类，选型需结合系统配置精准匹配：
（二）选型常见误区与规避策略
误区一：忽视装置重要性，草率选型—— 部分用户认为装置可有可无，依赖人工查线，导致选用劣质产品。需明确：优质装置可将故障排查时间从小时级缩短至分钟级，显著降低运维成本。
误区二：盲目追求 “新原理”，忽视适配性—— 原理无绝对优劣，需结合系统接地方式选择。例如带消弧线圈的系统优先选工控机型或外加信号法装置。
误区三：以价格为唯一标准—— 低价贴牌产品往往无研发与售后能力，易出现误判。应选择具备生产资质、可提供技术支持的厂家，如北京天利继保、山东山大电力等。
（三）常见问题及解决对策
选线误判问题：主要因互感器精度不足（5A 以下误差超 20%）、信号被干扰、装置线性测量范围不匹配导致。对策：选用高精度零序电流互感器，优先采用多原理融合型装置，开启不平衡过滤功能。
信号采集异常：部分老旧变电站互感器缺失或极性接反。对策：选择外加信号法装置规避互感器依赖，或选用可自动判断信号极性的智能装置。
运维难度大：传统装置操作复杂、数据存储有限。对策：选用带远程通讯与大容量存储的工控机型，支持故障数据远程调取与分析。
六、行业价值：保障电力系统安全运行
小电流接地选线装置的应用价值体现在三个维度：
1、安全防护：快速定位故障避免多点接地，降低设备绝缘损坏风险，符合 GB/T 14285《继电保护和安全自动装置技术规程》要求。
2、效率提升：替代人工拉闸试验，将故障排查时间从数小时缩短至数分钟，尤其在复杂厂矿企业中，可减少生产中断损失。
3、智能升级：通过与远动系统联动，为智能电网提供故障数据支撑，助力电力系统数字化转型。
