如何处理这起停电的高压柜出现接地信号的故障？
发布时间：2025-10-30 来源：合肥志准电气 浏览次数：29近期合肥志准电气小编协助某厂处理了一起停电的高压柜出现接地信号的故障，本文对这个因感应电动势引发接地报警的故障现象、故障诊断及处理过程做了详细记录，希望对大家有所启发。
【故障设备】某高压配电柜中的接地继电器。
【故障现象】中央控制室的值班电工在值班时，多次发现中央信号屏有间断性的接地信号出现。
【诊断分析】
①经昌晖仪表制造有限公司电气工程师仔细检查，各条运行线路都在正常状态，没有发生接地故障。发出接地信号的是2#变压器高压开关柜中的接地继电器，动作整定值为30mA。
②然而，此时这台35kV的高压柜正处于停电检修阶段，隔离开关和断路器都已经断开，而且在停电前，其一、二次回路没有出现任何故障。
③对高压柜中的接地回路进行检测，发现确实存在断断续续的接地电流，其数值在40mA左右。

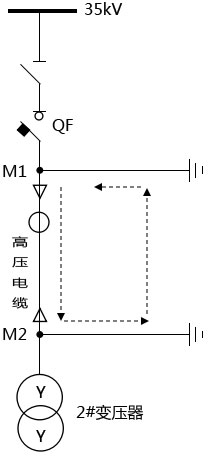

④进一步检查，发现了产生接地电流的两个因素：一是2#变压器高压侧的供电电缆，与其他4条高压电缆都敷设于电缆沟中的同一支架、同一层面上，彼此之间的距离很近，而这4条高压电缆都在运行中，于是，在2#变压器的电缆中产生了感应电动势E；二是2#变压器停电后，在高压柜断路器QF下端的M1处、变压器前端的M2处各挂有一组接地线。于是，感应电动势E通过这两组接地线和大地构成了电流闭合回路，即产生了感应电流i，如下图中虚线所示。当感应电流数值大于30mA时，接地继电器动作，发出接地信号。
【故障处理】高压柜检修完毕后，拆除M1、M2处的接地线，重新投入运行，接地信号不再出现。
【经验总结】当某导体的周围存在其他带电导体时，某导体上就会产生感应电动势，如果形成闭合回路，就会产生感应电流。
