忽略接线导致高压系统电压互感器烧毁，您中招了吗？
发布时间：2025-10-30 来源：合肥志准电气 浏览次数：23结合两个高压系统电压互感器烧毁故障处理的案例，在本文分享正确安装和电压互感器的经验及类似故障的处理方法。
电压互感器接线错误引发的烧毁案例1
【故障设备】某化工有限公司变电所10kV电压互感器
【故障现象】这台电压互感器投入运行时适逢秋季，未发生异常现象。但在第二年春天的一次雷击之后，电压互感器被烧坏。维修人员认为是PT质量有问题，更换了PT和保险后再次投入运行，可是不久之后，TV又因雷击而再次烧坏
【诊断分析】
①图1a是这台10kV电压互感器PT原来的接线，PT的中性点通过避雷器FUn接地。
图1a 10kV电压互感器的错误接线
②合肥志准电气有限公司电气工程师进行仔细地查找，发现生产该电压互感器柜的厂家进行二次接线时，将PT的L2相二次侧M点直接接地，如图1a中虚线所示。这样，当FUn被雷电击穿时，L2相二次侧线圈两端都被接地了。线圈直接短路，造成PT烧坏。

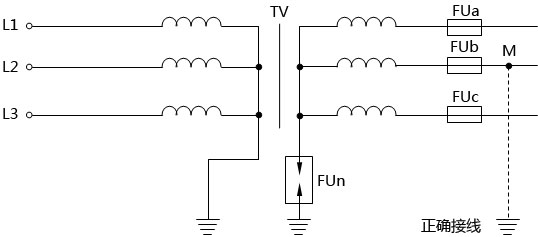

【故障处理】遵照有关规定，按图1b接线，将接地点M移至熔断器FUb的出线端。这样若FUn被雷电击穿，FUb就会熔断，保护了电压互感器。
图1b 10kV电压互感器的接线
电压互感器烧毁故障处理案例2
【故障设备】某高压配电室中的电压互感器柜
【故障现象】35kV主变电站在运行中出现了接地信号，经检查，故障出在下级6kV高压配电室3#柜(电压互感器柜)中，其中的一只电压互感器烧毁
【诊断分析】
①更换电压互感器后，重新投入运行，几天之后，电压互感器再次烧毁。
②电压互感器的接线如图2所示。3个型号为JDZJ-6，6/0.1kV的电压互感器接成开口三角形，供电网绝缘监视用。在正常情况下，开口三角上的电压为零；而当电网出现单相接地故障时，电压互感器的开口三角上出现3倍的零序电压，电压继电器YJ动作，发出接地信号。
图2 电压互感器的接线
③在检查中，发现电压继电器YJ的线圈已烧成黑糊状。显然这只线圈已经短路、造成电压互感器的开口三角形绕组短路，互感器中流过较大的电流。
④查找电压继电器烧坏的原因。这个变电所的馈电电缆使用了十几年，而供电负荷逐年增大，电缆长期发热，绝缘严重下降，经常发生单相接地故障，导致电压继电器YJ动作。在查找故障点的过程中，又延缓了切除故障的时间，致使YJ频繁动作，将线圈烧坏。
⑤除YJ短路之外。还有一个因素导致电压互感器烧毁:单相接地故障致使互感器产生铁磁谐振，出现谐振过电压。
【故障处理】更换烧坏的电压互感器、电压继电器，并逐步更换线径小、绝缘低的馈电电缆。
【经验总结】
①电压互感器线圈的次级不允许短路。它的绕组线径很细，在正常运行时，其次级负载一般是继电器线圈和仪表，阻抗很大，基本上处于空载状态，流过互感器的电流很小。当次级短路时，次级电流很大，如果没有熔断器的保护，则电压互感器很容易烧坏。
②变电所和配电室的馈电电缆要按照负荷的要求选用，线径小、绝缘低的电缆要及时更换，否则会留下故障隐患。
