合肥仪表人按导线颜色的用途来找线，快刀斩乱麻
发布时间：2025-11-02 来源：合肥志准电气 浏览次数：18很多仪表人没在接线这件事上跌倒，却在找线这件事情上翻了跟头，昌晖仪表在本文介绍通过导线颜色区分导线的用途及功能的方法，让仪表人找线效率更高，让思路更清晰！

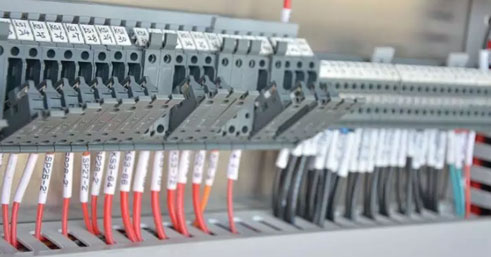

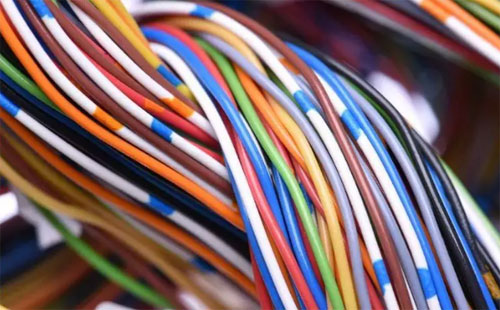

黑、白、绿、红、蓝、橙、棕和灰，导线外面的绝缘护套颜色通常都有自己的指代意义。如果按照规范接线和布线的仪表或电气柜，使用本文介绍按导线颜色找线方法可事半功倍。但随意使用导线布线的柜子，此方法未必有效。
②棕色导线用于直流电路的正极
③红色导线用于三相电路的C相；半导体三极管的集电极；半导体二极管、整流二极管或可控硅管的阴极。
④黄色导线用于三相电路的A相；半导体三极管的基极；可控硅管和双向可控硅管的控制极。
⑤绿色导线用于三相电路的B相。
⑥蓝色导线用于直流电路的负极；半导体三极管的发射极；半导体二极管、整流二极管或可控硅管的阳极。
⑦淡蓝色导线用于三相电路的零线或中性线；直流电路的接地中线。
⑧白色导线用于双向可控硅管的主电极；无指定用色的半导体电路。

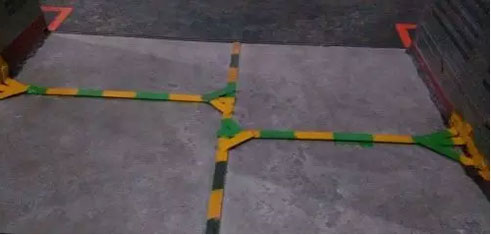

⑨黄和绿双色导线用于(每种色宽约15-100毫米交替贴接)安全用的接地线。
⑩红、黑色并行用于使用双芯导线或双根绞线连接的交流电路。
1、依导线颜色标志电路
①黑色导线用于装置和设备的内部布线。
2、依电路选择导线颜色时

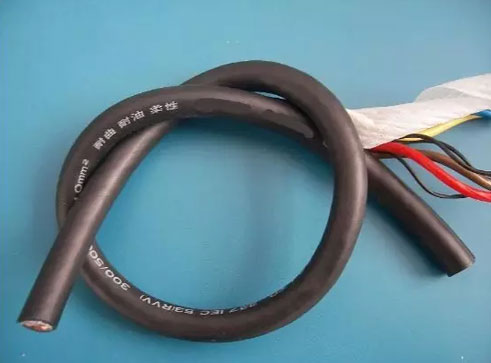

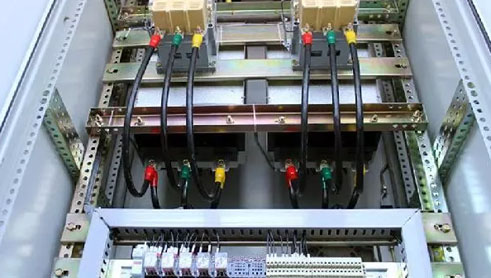

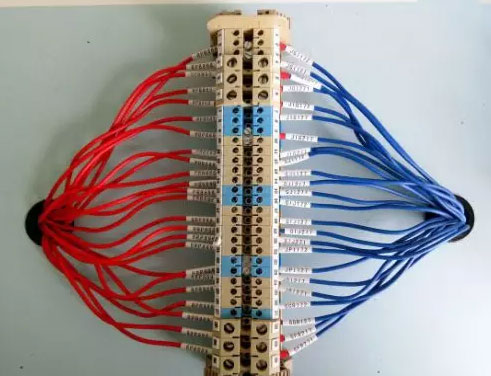

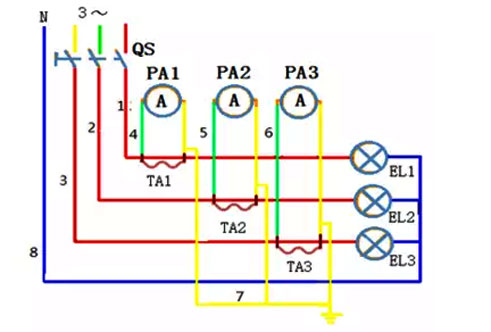

①交流三相电路

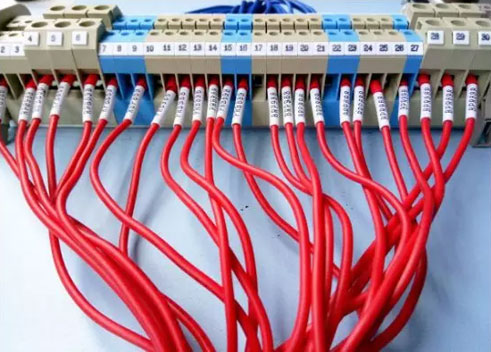

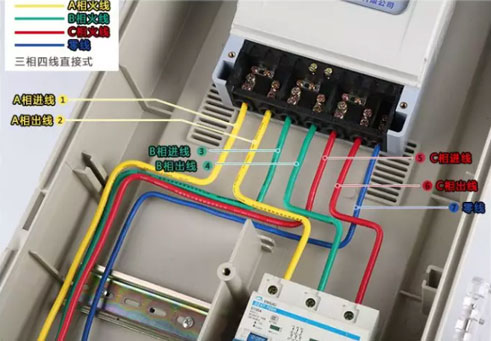

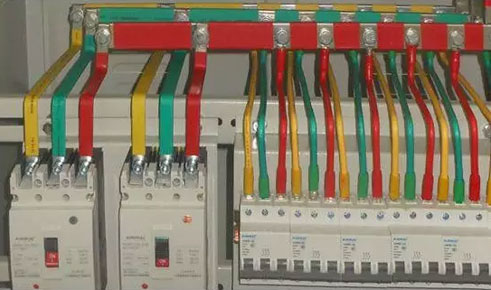

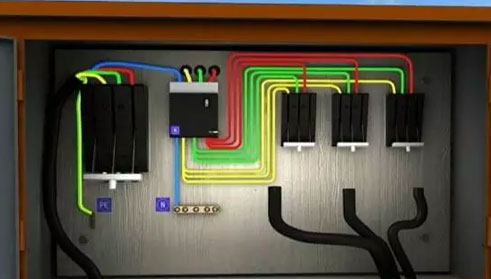

A相：黄色；B相：绿色；C相：红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。
②用双芯导线或双根绞线连接的交流电路：红黑色并行。
③直流电路
正极：棕色；负极：蓝色；接地中线：淡蓝色。
④半导体电路
半导体三极管的集电极：红色；基极： 黄色；发射极：蓝色。
半导体二极管和整流二极管的阳极：蓝色；阴极：红色。
可控硅管的阳极：蓝色； 控制极：黄色； 阴极：红色。
双向可控硅管的控制极：黄色；主电极：白色。
⑤整个装置及设备的内部布线
一般推荐：黑色； 半导体电路：白色；
有混淆时：容许选指定用色外的其它颜色(如：橙、紫、灰、绿蓝、玫瑰红等)。
⑥具体标色时
在一根导线上，如遇有两种或两种以上的可标色，视该电路的特定情况，依电路中需要表示的某种含义进行定色。
附表：世界各国对三相导线颜色要求标准
