志准电气_仪表柜和电气柜按钮颜色选配及按钮选型
发布时间：2025-11-06 来源：合肥志准电气 浏览次数：19

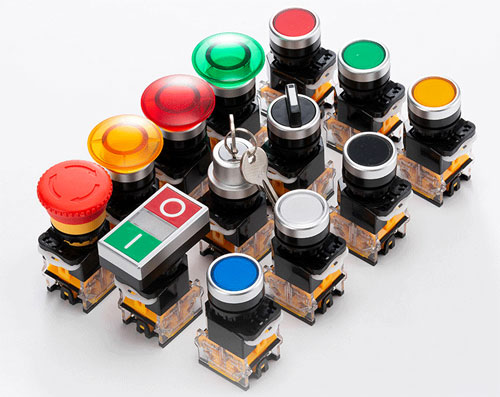

按钮在仪表柜、操作台、仪表箱、电气设备上随处可见，仪表人必须熟悉各种按钮的用途、选用及故障处理，合肥志准电气小编在本文对按钮功能原理、按钮颜色选用标准(标准)及按钮选型等知识作专业介绍。
1、按钮的功能
按钮是一种用人体某一部分(一般为手指或手掌)施加力而操作、并具有弹簧储能复位的控制开关，是一种最常用的主令电器。按钮的触头允许通过的电流较小，一般不超过5A。因此，一般情况下它不直接控制主电路(大电流电路)的通断，而是在控制电路(小电流电路)中发出指令信号，控制接触器、继电器等电器，再由他们去控制主电路的通断、功能转换或电器联锁。
2、按钮结构原理与符号
按钮一般由按钮帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。按钮不受外力作用(即静态)时触头的分合状态，分为停止按钮(即动断按钮)、启动按钮(即动合按钮)和复合按钮(即动合、动断触头组合为一体的按钮)。当按钮受外力作用下，触头的分合状态发生改变：静态下的常开触点闭合，静态下的常闭触点断开。

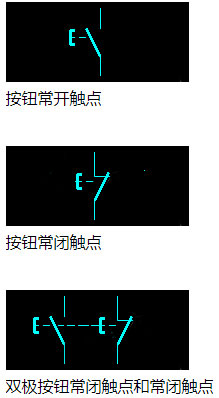

在《电气符号大全》文章中志准电气介绍过按钮图形符号和按钮文字符号：按钮文字符号为SB；试验按钮文字符号为SE；复归按钮文字符号位SR。
3、适用于按钮颜色的国家标准(规范)及按钮颜色选用
①红色按钮
含义：紧急、停止或断电
说明：危险或紧急情况时操作；停机
应用示例：急停；用于停止/分段；切断一个开关
②黄色按钮
含义：异常
说明：异常情况时操作
应用示例：干预制止异常情况
③绿色按钮
含义：安全；起动或通电
说明：在安全条件下操作或正常状态下准备
应用示例：正常起动；接通一个开关装置；起动一台或多台设备
④蓝色按钮
含义：强制性
说明：要求强制动作情况下操作
应用示例：复位功能
⑤白色按钮
含义：未赋予特定含义
说明：除急停以外的一般功能的起动
应用示例：起动/接通(优先)、停止/断开
⑥灰色按钮
含义：未赋予特定含义
说明：除急停以外的一般功能的起动
应用示例：起动/接通、停止/断开
黑色按钮 未赋予特定含义 除急停以外的一般功能的起动 起动/接通、停止/断开(优先)
①原国家标准GB 2682-1981已停止使用，按钮颜色选用应参考IEC60073标注。
②在IEC60073标准规定：在使用过程中对于一钮双用的“起动”与“停止”或“通电”与“断电”，交替按压后功能的按钮颜色，既不能用红色，也不用用绿色，而应用黑、白或灰色按钮；对于电动或微动运动要求时应用黑、白、灰色或绿色按钮，最好使用黑色按钮；对于复位按钮，单一功能时用蓝、黑、白或灰色按钮，同时有停止、断电功能时用红色按钮。
③在HG/T 20511-2014信号报警及联锁系统设计规范中规定：联锁复位按钮宜采用灰色按钮；紧急停车按钮应采用红色蘑菇头按钮、并带防护罩指示。
4、按钮选用
①根据使用场合和具体用途选择按钮的种类。例如，嵌装在操作面板上的按钮可选用开启式；需显示工作状态的选用光标式；需要防止人员误操作的重要场合宜用钥匙操作式；在有腐蚀性气体处要用防腐式。
②根据工作状态指示和工作情况要求，选择按钮的颜色。例如，启动按钮可选用白、灰或黑色，优先选用白色也可以选用绿色。急停按钮应选用红色。停止按钮可选用黑、灰或白色，优先用黑色，也可以用红色。
③根据控制回路的需要选择按钮的数量。如单联钮、双联钮和三联钮等。
5、常见按钮故障及处理方法
1、触头接触不良
可能原因：①触头烧损；②触头表面有尘垢；③触头弹簧失效
故障处理方法：①修理按钮触头或更换按钮；②清洁触头表面；③重绕弹簧或更换产品
2、触头间短路
可能原因：①塑料受热变形导致接线螺钉相碰短路；②杂物或油污在触头间形成通路
故障处理方法：①清洁按钮内部；②清洁按钮内部
按钮、空开等电气元件在仪表自控和电气控制中使用都是相通，对按钮颜色和按钮选型应符合相关行业标准、国家标准和国际标准，按钮虽小，在应用中不能马虎，宜选用质量稳定可靠的按钮。
