【图文讲解】电压互感器、电流互感器和电能表接线和原理
发布时间：2025-11-12 来源：合肥志准电气 浏览次数：91、电压互感器V/V接法

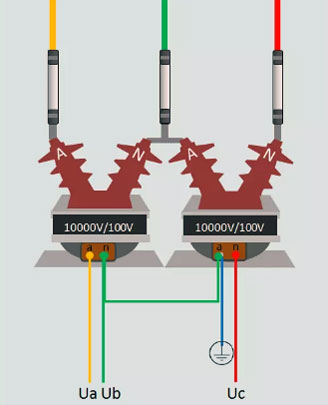

电压互感器V/V接法3D示意图

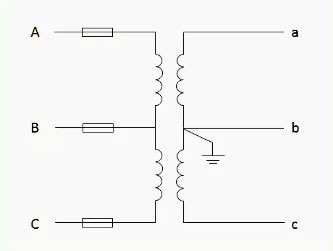

V/V接法电压互感器原理图
2、电压互感器Y/Y接法

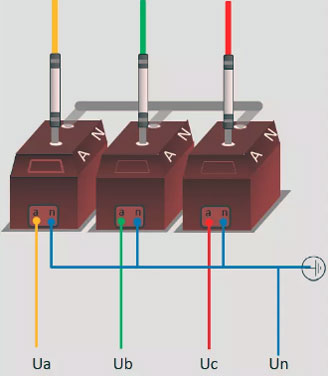

电压互感器Y/Y接法3D示意图

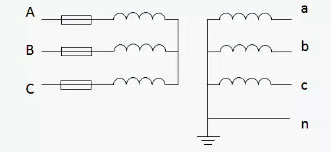

Y/Y接法电压互感器原理图

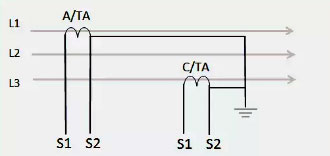

3、电流互感器不完全星型接法

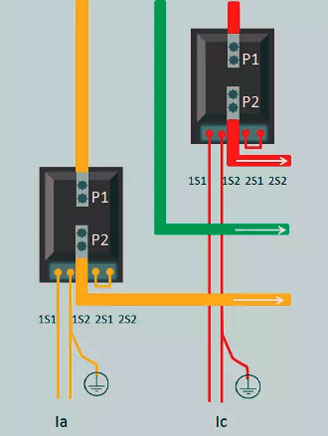

电流互感器不完全星型接法3D示意图
4、电流互感器星型接法

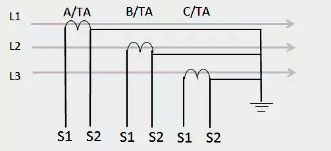

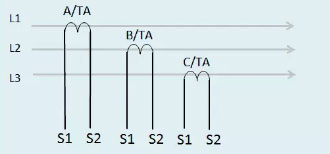

星型接法电流互感器原理图(适用10kV以上)

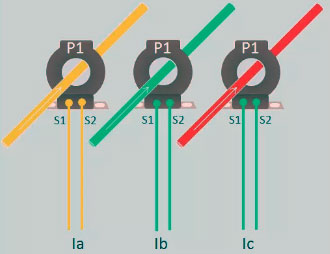

电压互感器星型接法3D示意图(400V)
星型接法电压互感器原理图(适用400V)
5、电能表接线示意图

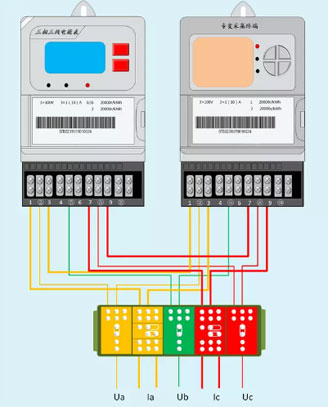

三相三线电能表组合接线示意图(3×100V电能表+3×100V专变采集终端)

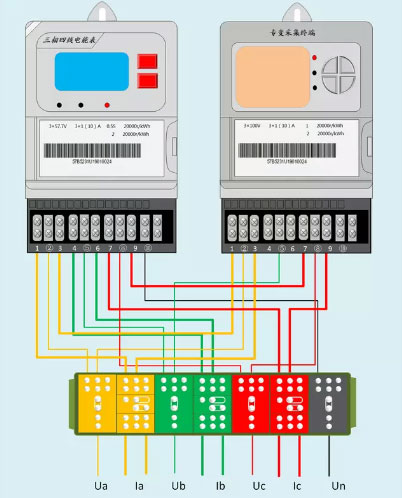

三相四线电能表组合接线示意图(3×57.7V电能表+3×100V专变采集终端)

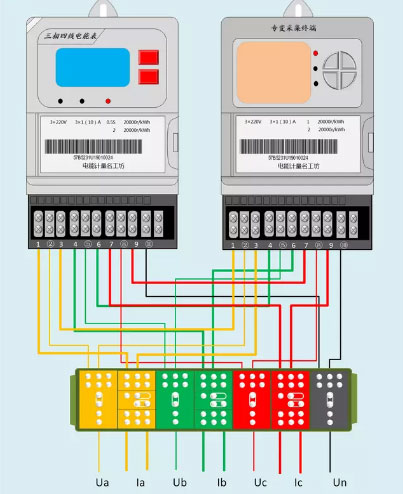

三相四线电能表组合接线示意图(3×220V电能表+3×220V专变采集终端)
