我们来看图3。

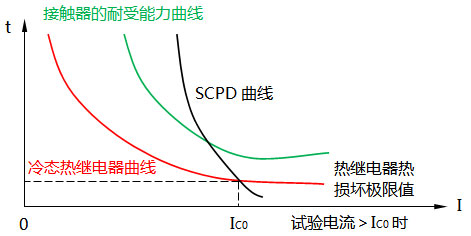

图3 SCPD试验中各曲线之间的关系
我们知道,接触器的耐受过载电流的能力是以时间-电流特性曲线来表示的,见图3的中间曲线。 左边的曲线是热继电器的时间-电流平均曲线,表明热继电器的脱扣时间与过载电流的关系。显见,当电流小于Ic0时,热继电器的曲线必须位于SCPD曲线的左侧。一旦越过SCPD曲线,则热继电器将会永久性地损坏。
从这里我们也可以进一步看出,热继电器和接触器是短路电流的被动承受者,它们不能去主动地切断短路电流。虽然接触器有一定的分断能力,但根据GB14048.4或者IEC60947-4,接触器的最大过载电流倍数仅为10倍而已。只有熔断器或者断路器才是切断短路电流的主动元件。
4、限制短路电流试验结果判定
我们来看国家标准GB 14048.4-2010对保护匹配关系的规定。
标准号:GB 14048.4-2010
标准名称:低压开关设备和控制设备 第4-1部分:接触器和电动机起动器 机电式接触器和电动机起动器(含电动机保护器)
条目:8.2.5.1条
内容:8.2.5.1短路条件下的性能(额定限制短路电流)
用短路保护电器(SCPD)作为后备保护的接触器和起动器,以及综合式起动器,综合式开关电器、保护式起动器和保护式开关电器,其额定限制短路电流性能,应根据9.3.4所述试验方法进行验证。试验规定为:
a、预期电流“r”,见表13;
b、额定限制短路电流Iq(仅当大于预期电流“r”时,才进行Iq电流试验)。
SCPD的额定值应适用于任何给定的额定工作电流、额定工作电压及相应的使用类别。
协调配合类型(保护型式)有如下两种,其试验方法见9.2.4.2.1和9.3.4.2.2。
a、“1”型协调配合,要求接触器或起动器在短路条件下不应对人及设备引起危害,在未修理和更换零件前,允许不能继续使用;
b、“2”型协调配合,要求接触器或起动器在短路条件下不应对人及设备引起危害,且应能继续使用,允许触头熔焊,但制造厂应指明关于设备维修所采取的方法。
注:选用不同于制造厂推荐的SCPD时,协调配合可能会无效。
我们再来看SCPD限制短路电流试验结果的判定:
①SCPD分断故障电流时熔断元件FU未熔断;
②元件的外部绝缘和元器件整体未受到破坏或碎裂;
③按照IEC60947-4定义的对于TYPE1,壳体未击穿,但接触器受破坏是允许的,每次试验后,允许更换接触器;
④对于TYPE2,只允许接触器的触头发生熔焊,而且用螺钉旋具很容易拨开;短路试验前后,热继电器的电流整定值倍数及脱扣特性不允许被破坏;试验后,接着做介电试验,电压为2Un(不得小于1000V)保持1min。
5、对于SCPD在交接电流协调配合试验判定

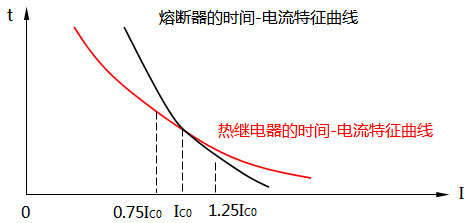

①最小点试验时SCPD应当不动作,而热继电器能将接触器脱扣。
②最大点试验时SCPD应当在热继电器之前动作,热继电器和接触器的配合关系应当满足制造厂的规定。
③接触器和热继电器应当能通过介电试验。
④对于接触器的时间-电流耐受能力,应当具有如下特性:试验电流大于Ic0;接触器的时间-电流特性在电流小于Ic0时应当位于冷态热继电器时间-电流特性平均曲线的上方。
