合肥志准电气_变电站接地连接方法和技术要点
发布时间：2025-11-26 来源：合肥志准电气 浏览次数：34变电站接地在低压配电设计中属于关键设计内容，合肥志准电气有限公司在本文分享变电站接地连接方法和技术要点，供电气设计人员参考和使用。
1、中性点“一点接地”
①两台及多台变压器，采用TN及TT系统时，其中性点应直接接地，但不应在各台变压器中性端子处[见图1中的点(1)]实施接地，而应从中性点引出PEN母线到低压配电柜，将两台(或多台)变压器的PEN母线连接在一起后，再取一点如图1所示的点(2)进行接地。为适应引出馈线的需要，从点(2)设置一条PE母线。

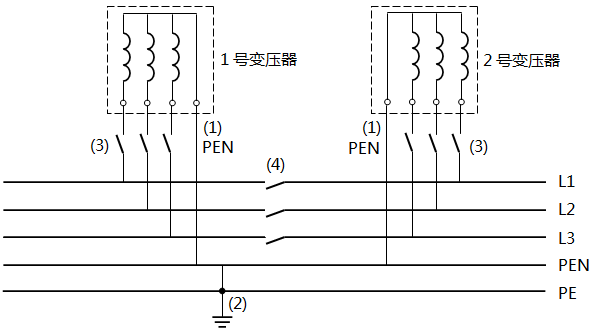

图1 两台变压器中性点接地方法
②从变压器中性点引出的是PEN母线，即N和PE合并的状态，与三条相母线并列设置，必须对地绝缘，并应同相母线靠近，通常设置在同一封闭母线槽内。
③从变压器中性点到低压配电柜这段线为PEN，即N和PE未分离，并不影响接出的馈线采用TN-S系统，从图1看，从低压配电柜起分别引出N导体和PE导体的连接方法，是TN-S系统。
④从图1可知，由于PEN导体不允许插入任何开关电器，因此，变压器引出线上装设的电器、低压柜的母联[图1中的(3)和(4)]装设的开关或断路器应采用3极，而不允许用4极。
2、同一变电站引出不同接地系统的馈线
同一变电站可以引出不同接地系统的馈线，包括TN-S、TN-C-S、TN-C、TT系统，如图1和图2所示，条件是任何馈线应满足所采用的接地系统故障防护的技术要求，如建筑物内TN系统的故障切断时间和等电位联结、TT系统在规定时间内切断故障回路的可靠性保证。
3、同一馈线接地型式的改变
同一馈线的接地型式还可变换，但应符合以下原则：
①TN-C系统可以变为TN-S系统，整条馈线称为TN-C-S，如图2中的L11馈线。
图2 低压配电系统接出不同接地方式的馈线
②TN-S系统严禁再变为TN-C系统，也就是说，PE导体和N导体已经分离，不允许再合并为PEN导体，如果再合并为PEN，就把前面的TN-S系统否定了，变成两根并联的PEN导体的TN-C系统。那种把和PE导体分开以后的N导体再做重复接地的做法，以及分开后的N导体再同PE导体或设备金属外壳再连接的做法，是完全错误的。
③TN系统可以变成TT系统，如图2中的L13馈线，通常称之为局部TT系统。
④TT系统不可能变成TN-S系统或TN-C、TN-C-S系统。
⑤通用原则：PE导体和N导体一旦分离，不允许再合并；分开后的PE导体可以做重复接地和等电位联结，但分开后的N导体严禁与地或与PE再连接，必须采用和相导体相同绝缘的导线。
4、局部IT系统的连接
广泛应用于医院手术室的IT系统，是从整个医院的TN-S或TN-C-S系统取得的。如图2中的L12馈线，在某一配电回路装设1:1的安全隔离变压器，其二次侧任何一根导体不得与地连接。二次侧被视为系统的起始点，即电源点，形成电源点不接地的IT系统，其已经同整个TN 系统隔离，形成一种独立于整个TN系统之外的局部IT系统。
