志准电气有限公司_低压配电系统接线方式及特点
发布时间：2025-11-27 来源：合肥志准电气 浏览次数：28电气设计人员在进行低压配电系统设计时对低压配电系统接线相关技术要求要有深入的了解，志准电气在本文对低压配电系统接线方式及特点做介绍，希望对大家有所帮助。
低压配电系统接线有放射式接线、树干式接线、“变压器-干线组”接线和链式接线这四种，下面对这四种接线的优点和缺点做简单介绍。
1、放射式接线

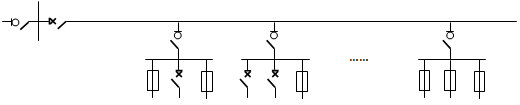

放射式接线示例图如图1所示(图中表示的为三级放射式接线)，其主要优点有：
①较容易满足故障防护要求。
②较容易实现选择性动作，切断故障范围小。
③易寻找故障部位，便于检查、维修。
其主要缺点有：
①灵活性稍差。
②需要电线、电缆和导管的数量较多。
图1 放射式接线
2、树干式接线
树干式接线示例图如图2所示。
图2 树干式接线
树干式接线包括以下几种形式：
①高层、多层建筑竖井内垂直装设的封闭式母线。
②多层建筑竖井内垂直敷设的预分支电缆。
③工业厂房屋架(或其他高空部位)装设的裸母线或封闭式母线槽(近年来裸母线应用很少)。
④工业厂房成排布置的中小功率设备后上方(高2.5m左右)设置的插接式封闭母线。
⑤道路照明由电缆或架空线分支连接到灯具的树干式接线。
⑥由滑动式小母线槽以移动方式分接到可移动灯具或小功率用电设备的可移动树干式接线（通常小母线槽兼作灯具安装支持架）。
其主要优点有：
①灵活性好，适应用电设备的变化、移动或增加。
②需要的电线、电缆和导管用量较少。
其主要缺点为：干线及其分支线(分支点到保护电器之间的线段)故障时停电范围大。
3、“变压器-干线组”接线
“变压器-干线组”是树干式的一种形式，当变压器全部或绝大部分给该干线供电时采用，接线示例图如图3所示。
图3 “变压器-干线组”接线
此种接线方式的特点和树干式接线相同，但更节省低压配电柜设备和面积。
4、链式接线
链式接线主要适应于可靠性要求不高、小功率用电设备(见图4)、插座回路(见图5)及多层建筑照明配电箱(见图6)等。其主要优点是节省电线、电缆和导管用量；主要缺点是链接线路故障时，扩大了停电范围。
图4 链式接线(适用于可靠性要求不高、小功率用电设备)
图5 链式接线(适用于可靠性要求不高、插座回路)
图4 链式接线(适用于可靠性要求不高、小功率用电设备)
图5 链式接线(适用于可靠性要求不高、插座回路)
图6 链式接线(适用于多层建筑照明配电箱)
以上对常见的四种低压配电系统接线方式做了简单介绍，在电气设计中需要按照实际工况选用和设计。
