【技术分享】无线动能开关智能照明控制系统的接线
发布时间：2026-02-12 来源：合肥志准电气 浏览次数：41
使用了一个多月的无线动能开关照明控制系统，真心感觉不错！除了动能开关外，控制器也是核心器件。下面是我所用到的4种控制器，且听合肥志准电气有限公司一一道来。
图1 单路控制器
图1是单路控制器，顾名思义这个控制器只能控制一个回路的照明灯具。从下往上接线端分别为输入中性线、输出中性线(接灯具)、输入相线、输出相线(接灯具)，很明了，接线也很方便，该控制器可以带300W的LED灯。

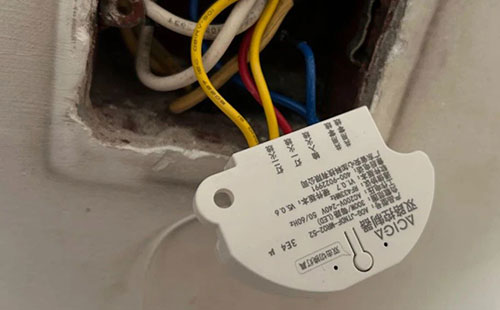

图2 双路控制器
图2是双路控制器，可以控制两个照明回路。图中从左往右接线端分别为输出相线2(接灯具2)、输出相线1(接灯具1)、输入相线、共用中性线、共用中性线。该控制器每路可以带300W的LED灯。如果灯具功率较大，如大花灯，还有600W的双路控制器供选择！

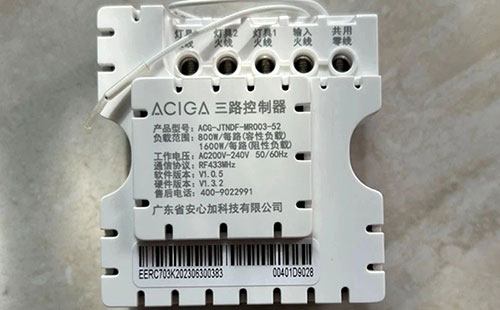

图3 三路控制器
图3是三路控制器，可以控制三个照明回路。图中从左往右接线端分别为输出相线3(接灯具3)、输出相线2(接灯具2)、输出相线1(接灯具1)、输入相线、中性线(输入、输出共用N线)。该控制器每路可以带800W容性负载，1600W阻性负载，LED灯具有高感性或容性负载特征，使用时建议按容性负载考虑！

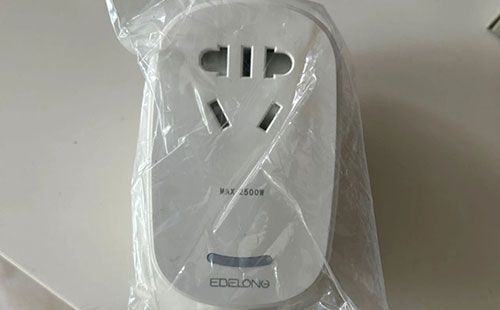

图4 插座控制器
图4是插座控制器，这个控制器与插座集成在一起，很好用！用于控制控制小厨宝、电热水器、智能坐便圈等大功率负载，通过动能开关控制该插座的电源通与断，最大功率为2500W阻性负载。美中不足目前我用的这款不支持手机APP控制。
无线动能开关智能照明控制系统接线示意图如图5所示，省线、无源、节能、智能的动能开关控制系统是智能家居、楼宇照明控制的解决方案之一。
