做安徽电气柜成套的都看看！现在教您避坑、提升质量
发布时间：2025-11-01 来源：合肥志准电气 浏览次数：46

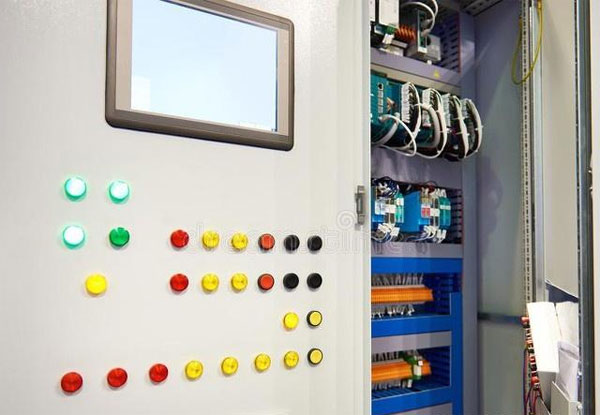

安徽成套配电柜作为电力系统中不可或缺的重要设备，是一种封闭式、可调式电力配电装置，是将各种电器元件、电器设备、自控电器及配电电缆等集成到一起，并以开关设备为主控元件进行集中控制的电力系统设备。它具有集中控制、保护、测量、信号处理、电力转换等多种功能，广泛应用于工业、农业、医疗、建筑等各个领域。下面本文讲解成套电气配电柜设置的一些问题。
▶ 成套电气配电柜设置的一些问题
电气成套也可以说是一门“遗憾的工作”，距今我也没做过十全十美满意的电气柜，这也许就是我们不断进步的动力。但不管我们现在成套水平究竟如何，有一个原则我还是愿意与大家共享：
实现功能第一位
可靠耐用第二位
利于维护第三位
便于加工第四位
美观整洁第五位
前三点最重要，而后两点有时还需要做些妥协折衷，毕竟所有的一切还会受制于成本的因素。
我也是基于这个原则做的点评，在这里按我的习惯我只说我觉得做得明显不足的地方，我不说的也不一定就是没有问题了，可能遗漏了，也可能不是么的重要，当然最好是没问题。

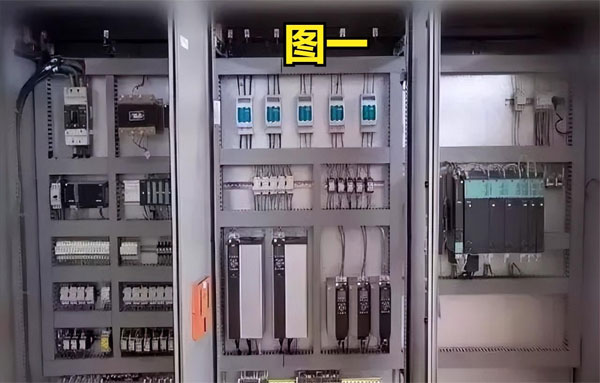

图一柜体成套存在的问题总进线设计不合理，不美观，不安全，留给进线开关的上下空间位置太局促，空开进出线相与相之间均没有安装隔片，电缆与端子之间存在较大的应力，建议使用铜排结构进线，空开加装门手柄操作。
131313布局不甚合理，强电把弱电包围在其中了，接地措施不佳，产生干扰是比较难解决的。

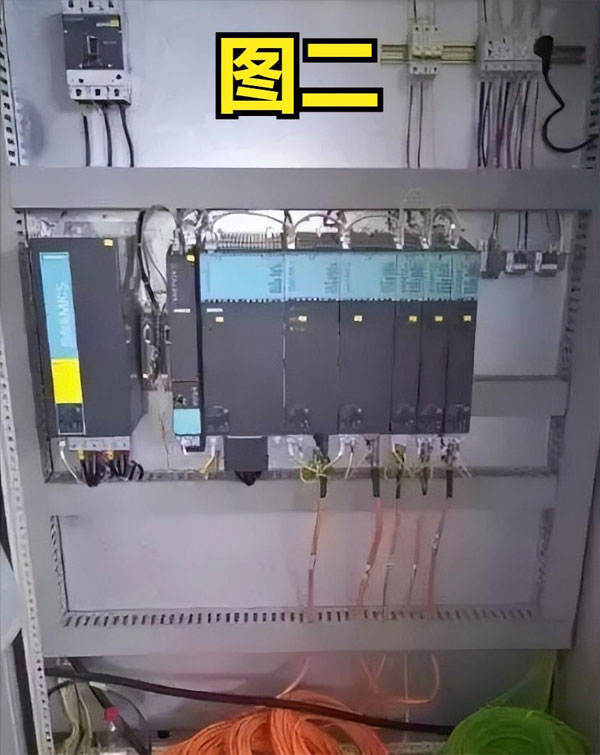

图二电气柜成套存在的问题
1、同图一10，11，12的问题，布线杂乱了些。
2、感觉整体线径偏小，尤其是接地线线径。
3、主进线空开没有设置辅助触点输入到CU，也没有由CU控制主接触器来控制驱动的主电源。
4、电机线及编码器线的屏蔽层未作重复接地处理。

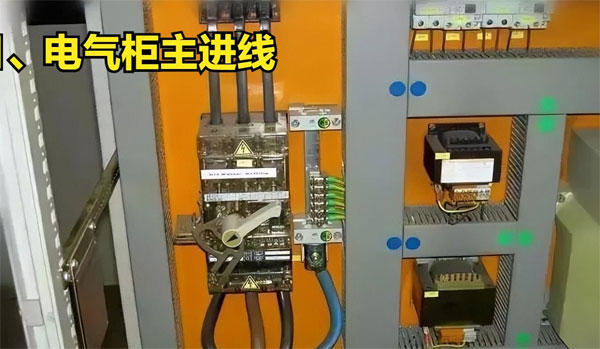

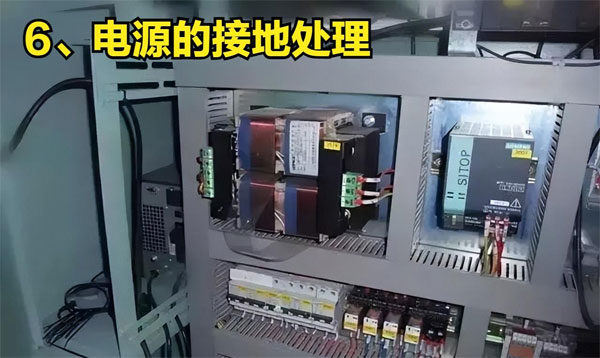

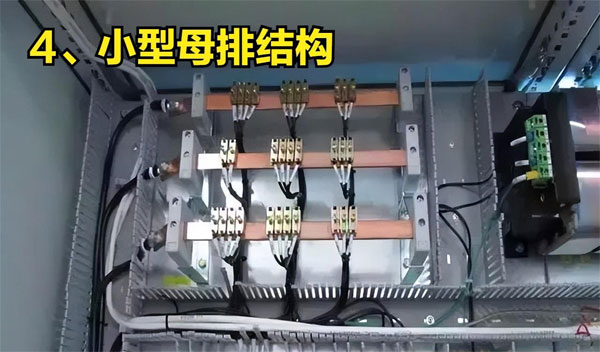

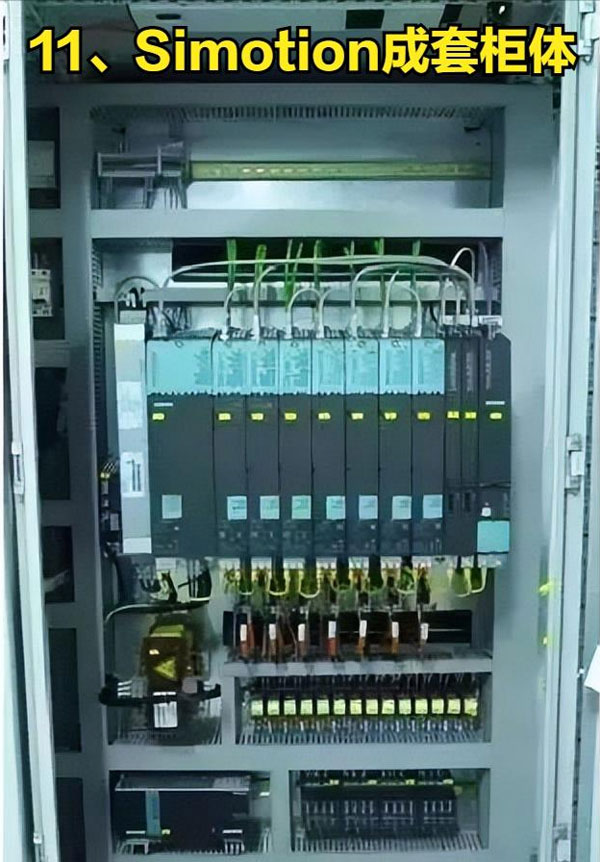

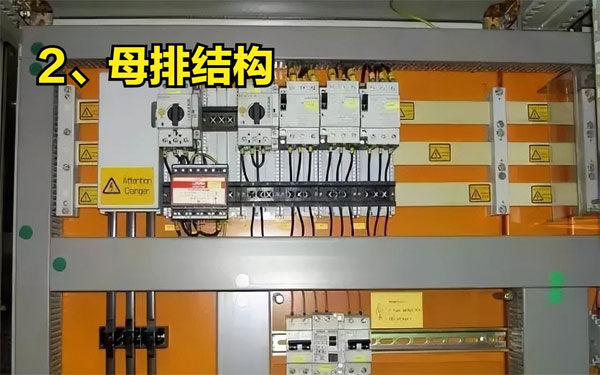

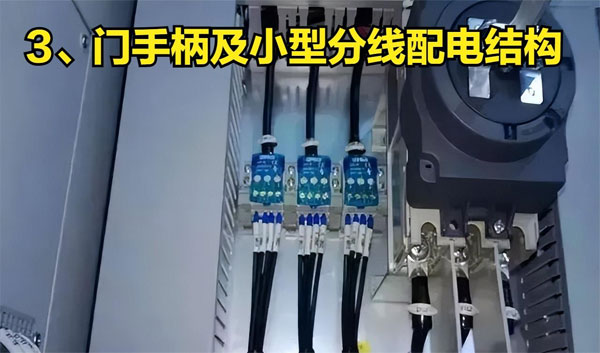

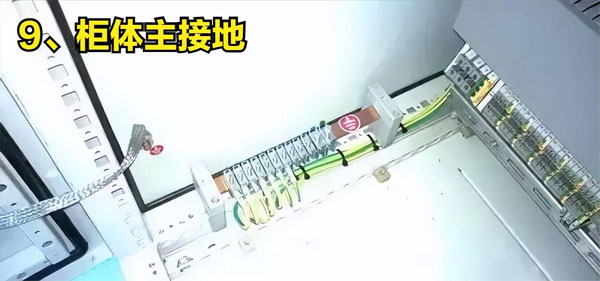

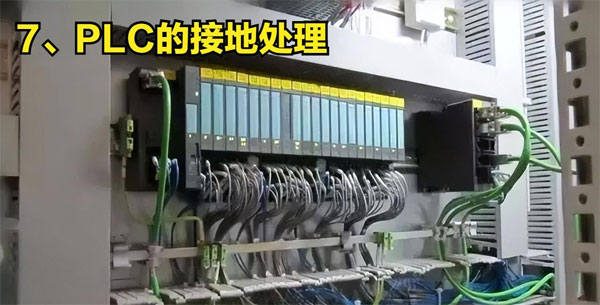

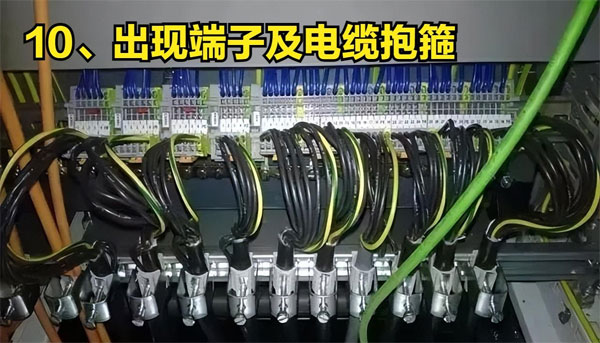

▶ 电气柜成套实例参考（部分图片为网友提供）
总结：
1、好柜子是设计出来的，有规范，有设计，要明确地正确地落实到图纸上，才能让成套加工方给做出来，设计工程师不要抱怨下面的成套加工方没做好，而是先要审视自己有没有把图纸设计好。
2、设计工程师要做好与成套加工方的沟通工作，尤其是新图纸，第一遍布置安装最好能亲临现场，看看实际排布与设计是否相符合，听取现场工人的建议，避免闭门造车，有时图纸看上去很顺眼，但实现布置却不合理，甚至造成加工接线的难度，，这时有经验的工人师傅的建议的建议就很有参考价值，要及时听取建议尽快做出修改，切记不要贪图省事儿放手不管，也不要一意孤行死不悔改。
3、要形成一套适合自己的成套加工工艺和规范，养成成套加工按图施工的良好习惯，分清权限与责任，图纸错了设计工程师负责，没按图制作成套加工方负责。
4、严格出厂验收制度，严格按图验收，与图不符即返工。
5、每次及时总结设计与成套加工上的经验教训，留下总结纪要，供下次类似的设计做参考及改进。
6、即使在加工成套的过程中，设计工程师有条件也应多下车间，关心自己设计的正在被加工成套的电气柜，与现场的成套加工方多沟通：
① 掌握生产加工的进度；
② 及时发现并解决现实生产中遇到的问题或一些细节处理方面的问题(尤其是线槽盖板还没有盖上的时候)；
③ 有条件多拍摄一些电气柜在不同加工成套阶段的照片，留下图片资料，供后续设计上的对比分析参考改进之用。
