关于 高压电机局放在线监测系统系统 的介绍
发布时间：2025-11-25 来源：合肥志准电气 浏览次数：46对于低压电机，影响绕组绝缘寿命的主要因素是机械应力、热及短时的过电压的作用。对于高压电机，影响其绕组绝缘寿命的主要原因除上述因素外，另外一个更主要的因素就是局部放电。对于6kV及以上电压等级的高压电机定子绕圈，运行时绝缘内部及表面都可能发生局部放电。据统计，电机损坏事故均有50%是电机定子绕组绝缘损坏引起的。而很多绕组绝缘的损坏很多是局部放电造成的。所以，近年来电机中局部放电的测量与防止已为各电机制造厂家和电机使用部门所重视，局部放电的测试已逐渐用于电机绝缘质量的控制和运行可靠性的鉴定。随着经济快速发展与工业现代化稳步推进，大型工矿企业对电力系统的稳定性的要求越来越高，特别是轨道交通、石油石化、钢铁、矿山、制药、高级制造业等对生产连续性要求较强的行业，电力系统的稳定性和安全性对企业的安稳运行起到重要的作用。

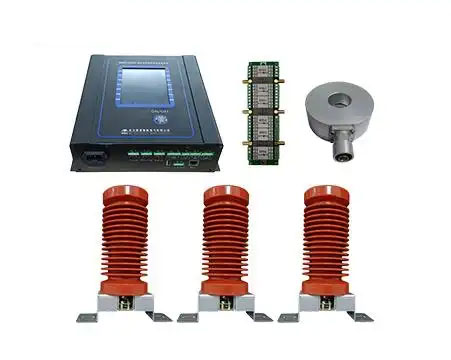

本公司根据《GB/T 20833.2-2016 旋转电机定子绕组绝缘 第2部分：在线局部放电测量》、《旋转电机定子绕组绝缘 第1部分：离线局部放电测量》、《Q GDW 11304.5-2015电力设备带电检测仪器技术规范 第5部分：高频法局部放电带电检测仪器技术规范》以及《DL/T 2271-2021高压电缆局部放电在线监测系统技术规范》研发生产的高压电机局部放电在线监测系统，通过安装在高压电机指定位置的耦合电容传感器，高频电流互感器，电阻式测温元件，感应局部放电信号，通过信号处理和数字化技术，各个在线监测单元检测电机局放信号后，将测试数据通过网络传输到后台的在线监测服务器软件上，从趋势和量化的数据，图谱多个维度直观呈现给运维人员。
MOEN-5086GS高压电机局放在线监测系统功能特点
1、分布式布局，基于IP技术，扩展性强
监测单元网络化布局，基于TCP/IP通信和WEB技术，整套系统能支持多达200个在线监测单元同时检测，在原有布局基础上加入或者撤掉终端时，系统无需额外设置，自动进行识别和配置。
2、实时监测
系统记录各监测节点的实时数据，监测周期可以灵活设置。
3、边缘化计算
符合当前物联网终端设计理念，计算边缘化，数据就地处理，异地分析判断，数据再现回溯机制。
4、灵活取用和巡检
检测单元也适合线路巡检场合，此时带上装有局放分析软件的电脑配合终端使用即可。
5、稳定的数据传输
系统内两个监测节点间最远距离可以为20km,保证数据传输的稳定性。
6、同步实时采样
所有采样通道都可连续同步采集，数据处理都是在监测单元内部FPGA内并行计算处理完成，数据的采集计算和模式识别都是由采集单元处理，分布式计算，后台计算机只负责数据存储和展示，显示查询测量结果，整体系统更稳定。
7、软件平台WEB化
软件采用WEB平台，浏览器直接浏览管理即可，不需要再安装其他客户端软件，接外网云平台后，可以在任何电脑上查看监测情况。支持超大数据库容量，保证10年的监测数据的稳定存储。
8、软件功能丰富
可记录测量放电量、放电相位、测量时间等相关参数，可提供放电趋势图并具有预警和报警功能，可对数据库进行查询、删除、备份以及打印报表等。
9、丰富的图谱信息
系统以不同的图形方式显示局部放电信号，如年月日局放趋势图，相位脉冲图、 PRPD、PRPS图谱，清晰反应放电的幅度，时间，相位信息。可以浏览每一个监测单元任意监测时刻的局放波形细节。
10、高灵敏度
最小可检测5PC的放电信号。
11、抗冲击
可承受600kV的闪络冲击，终端设备不损坏、数据不丢失。
12、抗干扰
具备时域、频域信号分析技术，可有效分离干扰信号和局放信号，可有效避免仪器电源端的干扰。
产品特性：
※监测单元网络化布局，基于TCP/IP通信和WEB技术，整套系统能支持多达200个在线监测单元同时检测;
※在线实时监测高压电机电缆的局放放电情况，提供数据的长期存储和分析对比，提示预警，提高电缆的运维效率；
※能够根据用户需求定制产品；
