合肥高压电机绝缘监测：在线创新解决方案
发布时间：2025-11-25 来源：合肥志准电气 浏览次数：41
01、绝缘检测方法
根据行业标准，在高压电机的绝缘检测中，通常是在电机断电状态下，通过兆欧表来测量其电缆线和定子绕组的绝缘电阻。这种检测方法确保了在备用和运行状态下的电机安全。
▲ 现行检测手段
根据“电力设备预防性试验规程DL/T596-1996”的标准，运行人员需在高压电机断电状态下，利用兆欧表对其电缆线和定子绕组进行绝缘电阻的测量。这种方法是行业内的常规做法，确保了检测的有效性和可靠性。
▲ 备用电机检测
对于处于备用状态的高压电机，应定期进行绝缘电阻的测试。在测试合格后，方可将其转回备用状态。若测试不合格，则需经过处理（如加热）直至合格，再转回备用状态。在启用备用高压电机之前，必须对其电缆和定子绕组进行绝缘电阻的测试，确保其安全性。
▲ 运行电机保护
在高压电机运行过程中，我们采用了综合保护器来确保电机的安全。该保护器通过零序互感器实时监测电机电缆及定子绕组对地的泄漏电流，从而间接判断电机的绝缘状况。一旦泄漏电流超过设定的动作阈值，即触发真空断路器进行跳闸保护，同时将故障回路与母线隔离，确保高压电机的安全运行。
02、绝缘检测挑战
▲ 流程繁琐
绝缘电阻的测试工作在电厂电机启动过程中显得尤为关键，但同时也面临着不小的挑战。由于流程繁琐，包括开工作票、审批、安全隔离措施的落实、现场测试、恢复措施、关闭开关柜以及报告的传递等环节，这些都给运行人员带来了相当大的工作量。
▲ 投运延误
备用状态的高压电机，若因绝缘电阻测试不合格而需处理（如加热），可能导致延误投运，且最短处理时间需12小时。因此，在急需投运的情况下，备用高压电机可能因绝缘电阻不合格而烧毁。
▲ 测试局限性
传统的兆欧表测试绝缘电阻虽快，却无法实时反映备用高压电机绝缘的演变过程。
▲ 信息缺乏
中控室值班员仅能从测试报告上了解设备状态，缺乏其他途径获取实时信息。
▲ 运行隐患
投入运行的高压电机，随着运行时间增长，定子绕组温度逐渐升高至额定温度。绕组室内空气变干燥，导致绝缘电阻值上升并趋于稳定。然而，有时仍会出现泄漏电流超限而跳闸的情况，使运行人员陷入被动，需立即启用备用高压电机。由于在电机运行过程中无法观察到其绝缘电阻的劣化过程，高压电机长期满载运行可能导致绕组热击穿。
03、在线绝缘检测仪
▲ 功能特点
通过新技术实现绝缘在线监测，使备用高压电机能够全天候进行绝缘测试。测试结果不仅在开关柜当地显示，还能通过RS485接口远传至DCS系统，让运行值班人员在中控室就能直接观察到高压电机的绝缘状态。此外，该检测仪还采用精密剩余电流互感器对泄漏电流进行跟踪测量，一旦发现绝缘劣化趋势，便能立即采取措施，避免跳闸或烧毁事故的发生。同时，YNY-10H绝缘检测仪还能实时测量吸收比，从而判断绝缘电机或绝缘电阻线是否受潮以及绝缘材料是否老化。
▲ 适用范围
YNY-10H在线绝缘检测仪专为测量高压电机、变压器、高压电缆线等电气设备的绝缘电阻变化趋势而设计。该仪器广泛应用于发电厂、钢铁厂、化工厂等3kV、6kV、10kV高压电力系统中的电气设备中，确保电力系统的安全稳定运行。
▲ 工作原理

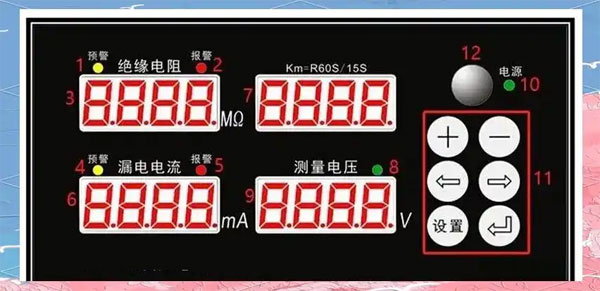

YNY-10H在线绝缘检测仪通过施加2500V的直流电压来测量电力系统与地之间的绝缘电阻。该测量过程包含连续测量、间歇测量和手动测量三种模式。在高压电机停电备用时，仪器会监控其绝缘电阻的变化；而当高压电机投入运行时，则实时监测其泄漏电流，从而捕捉到绝缘性能的劣化过程。此外，该仪器还配备了信息显示和设置面板，方便用户查看和调整相关参数。

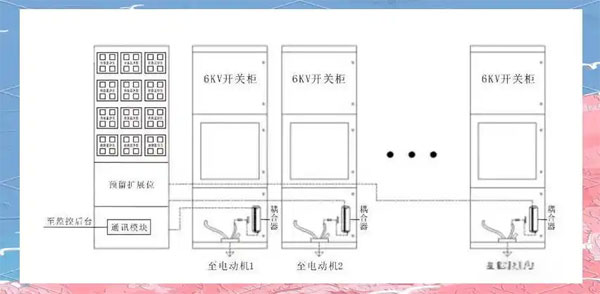

▲ 组成与安装
在线绝缘检测仪主要由电压源、测量电路和信息显示与设置面板等部分组成。其安装过程相对简便，通常需要确保检测仪与被测设备之间具有可靠的电气连接，同时根据具体的应用场景和需求，进行相应的参数配置和调整。此外，为了确保检测的准确性和安全性，还需要定期对检测仪进行校准和维护。
▲ 主要功能
在线绝缘检测仪通过产生2500V直流高压电，并利用高压电阻将该高压电施加在高压电机对地之间。这样，它就能在线、连续且高精度地测量出电气设备的绝缘电阻。此外，该检测仪还能对母线上的高压电机、变压器或支路等电气设备进行绝缘测量，为电气系统的安全运行提供有力保障。在线绝缘检测仪不仅能在负载电动机开关柜内实现电机热备用的实时监测，还能在电机启动前自动测量其绝缘电阻，确保启动过程的安全性。一旦发现绝缘问题，该检测仪能及时通知运行人员进行处理，从而避免人工用兆欧表进行繁琐的测量。此外，高压电机投入运行后，检测仪会持续监测其对地的泄漏电流，通过分析电流变化捕捉电机绝缘劣化的迹象。运行人员可以根据这些信息有序地启动备用电机，并停止需要检修的故障电机。同时，该检测仪还能安装在支路电缆线、架空线及绝缘子与地之间，施加2500V直流电压进行绝缘测量。无论是电缆线因腐蚀物质侵蚀导致的绝缘老化，还是架空线及绝缘子在长期日晒雨淋下的绝缘下降，都能被监控仪及时准确地反映出来。
04、结语
当前，许多发电厂仍采用人工方式测量高压电机的绝缘性能，这种方法存在诸多不便。然而，随着高压绝缘在线监控仪的普及和应用，这些不足得到了有效弥补。在线监控弥补人工测量不足，提升效率和电机安全运行水平，助力发电厂更高效、经济地服务社会。
