电弧故障保护电器AFDD设置标准及接线
发布时间：2025-12-07 来源：合肥志准电气 浏览次数：41近日一位安徽小伙伴在做酒店设计时，图审时被要按当地地标DB37 T2863-2016修改增加电弧故障保护器(AFDD)。合肥志准电气小编搜索了下资料，发现民用建筑电气设计标准也有类似的要求。
GB51348-2019民用建筑电气设计标准13.5.5条：
13.5.5 设置了电气火灾监控系统的档口式家电商场、批发市场等场所的末端配电箱应设置电弧故障火灾探测器或限流式电气防火保护器。储备仓库、电动车充电等场所的末端回路应设置限流式电气防火保护器。
关于电弧故障的标准
◆国家标准GB/T 31143《电弧故障保护电器(AFDD)的一般要求》也对电弧故障保护装置提出要求，对规范产品生产起到重要作用。

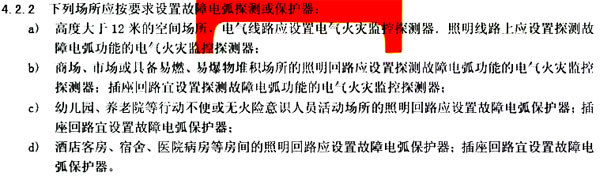

◆DB37 T2863-2016《电气火灾监控系统设计、施工及验收规范》这本安徽地方标准中4.2.2条规定：
简言之，人员密集场所+有可燃物的房间需设置AFDD， 设置部位为照明和插座回路。
为何使用电弧保护器
由于电弧引起的火灾占火灾比例相当大的。下边列出两种常见的可以产生电弧的场景。
1、家具压断(破)电线外皮
2、导线没压紧
电弧故障保护器具体接线形式
电弧故障保护器应设置在末端配电箱的进线开关下侧，其额定电流值应与进线回路保护开关一致；

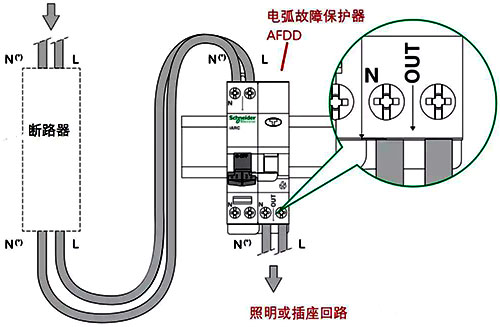

某厂家电弧故障保护器接线形式
关于电限流式保护器标准
◆DGJ08-2048-2016《民用建筑电气防火设计规程》中的要求：
第5.4.8条 电气防火限流式保护器应符合下列规定：应满足现行国家标准《电气火灾监控系统》GB14287.6中相关规定；租售式商场商铺、批发市场、集贸市场、甲乙丙类危险器库房等场所的末端配电箱应设置电气防火限流式保护器；幼儿园、老年人建筑、集中宿舍及电动车充电站等场所的末端配电箱宜设置电气防火限流式保护器。
◆DB11/791-2011《北京市地方标准 文物建筑消防设施设置规范》中要求：
第9.2.1条 文物建筑内的低压配电线路应设置电气火灾监控系统，其产品应符合GB14827的要求。重要用电设备的电源接入处宜设置限流式断路保护装置。
