合肥志准电气_一文弄懂配电箱负荷计算
发布时间：2026-01-04 来源：合肥志准电气 浏览次数：33配电箱进线有三相和单相，配电箱负荷有三相、单相、三相和单相共存，还存在三相平衡或三相不平衡的情况，你该如何进行配电箱负荷计算？合肥志准电气小编在本文详细介绍配电箱负荷计算的六种方法，适合电气萌新。
基本定义
Pe为额定功率，等于全部回路功率之和，考虑三相不平衡的情况下，Pe×kx不一定等于Pjs(说明：kx为需要系数；COSφ为功率因数；Ijs为计算电流；Pjs为计算功率。注：需要系数和功率因数根据实际情况或者规范要求取值)。
规范要求：《民用建筑电气设计标准》GB 51348-2019
3.5.6 当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15%时，可全部按三相对称负荷计算；当超过15%时，宜将单相负荷换算为等效三相负荷，再与三相负荷相加。
三相不平衡负荷计算原则
1、单相负荷尽量平均分配到三相上。
2、当无法使三相完全平衡时，宜取最大一相负荷的三倍作为等效三相负荷，并以此等效三相负荷，作为计算相应回路中的电流和选配相应回路的开关、导体等设备的依据。
3、当单相负荷的总计算容量小于计算范围内三相对称负荷总计算容量的15%时，应全部按三相对称计算负荷；当超过15%时，应将单相负荷换算为等效三相负荷，再与三相负荷相加。
类型1：纯三相负荷计算
配电箱进线电源为三相，且配电箱内部全部回路为三相负荷时，总容量为各回路容量之和。
Pe=WL1+WL2+WL3=60+60+60=10kW
kx=0.75
COSφ=0.85
Pjs=Pe×kx=180×0.75=135kW
类型2：纯单相负荷计算
配电箱进线电源为单相，且配电箱内全部回路为单相负荷时，总容量为各回路容量之和。
Pe=N1+N2+N3+N4+N5+N6+N7=7kW
kx=1
COSφ=0.85
Pjs=Pe×kx=7×1=7kW
类型3：三相平衡负荷计算(只有单相回路)
配电箱进线电源为三相，且配电箱内全部回路为单相负荷时，三相平衡负荷时(即L1、L2和L3各相负荷容量相等)，则三相负荷总容量为L1+L2+L3容量之和。

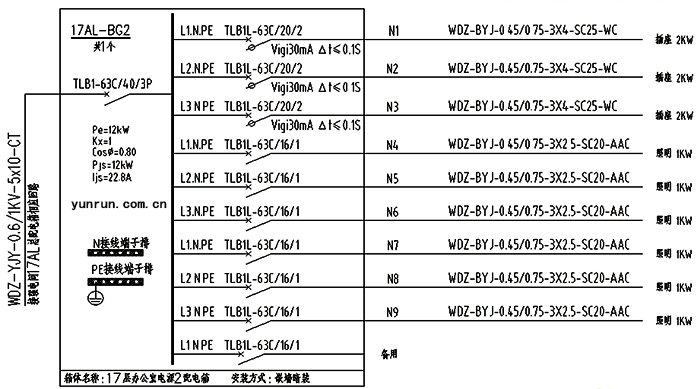

Pe=L1+L2+L3=12kW
kx=1
COSφ=0.85
Pjs=Pe×kx=12×1=12kW
类型4：三相不平衡负荷计算(只有单相回路)
配电箱进线电源为三相，且配电箱内全部回路为单相负荷时，三相不平衡负荷时(即L1、L2和L3各相负荷容量不相等)，则三相负荷总容量为最大回路容量的3倍。
kx=1
COSφ=0.85
Pjs=Pe×kx=12×1=12kW
类型5：三相不平衡负荷计算(有三相、单相回路)
配电箱进线电源为三相，且配电箱内回路有单相、三相负荷时。
计算过程：
单相负荷总容量(N1+N2)=5kW+5kW=10kW
三相负荷总容量(N3＋N4)=20kW＋30kW＝50kW
10/50＝0.2＞15%，单相回路容量大于三相回路容量的15%，所以应将单相负荷换算为等效三相负荷，再与三相负荷相加。

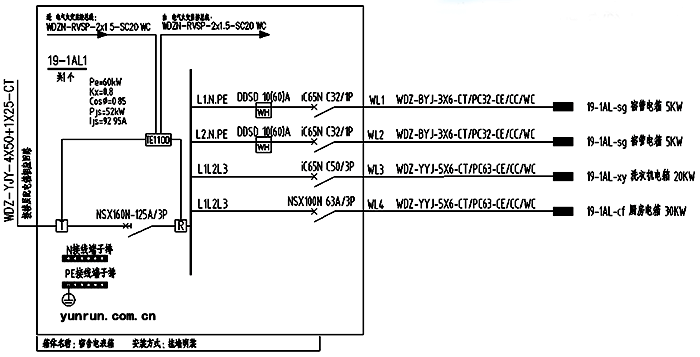

等效三相负荷：图中最大单相为L1相5kW，等效三相负荷为最大单相的三倍，即15kW。
本配电箱的总容量为：
Pe=15+50=65kW
kx=0.8
COSφ=0.85
Pjs=Pe×kx=65×0.8=52kW
类型6：三相不平衡负荷计算(有三相、单相回路)
配电箱进线电源为三相，且配电箱内回路有单相、三相负荷时。
计算过程：

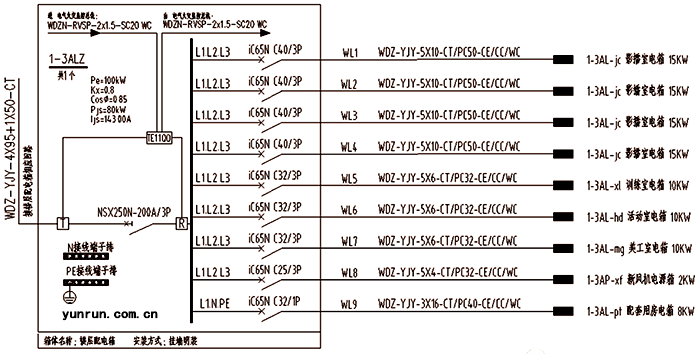

单相负荷总容量WL9＝8kW
三相负荷总容量WL1＋WL2＋WL3＋WL4＋WL5＋WL6＋WL7＋WL8＝92kW
8/92＝0.087＜15%，单相回路容量小于三相回路容量的15%，所以应将全部单相负荷按照三相负计算。
本配电箱的总容量为：
Pe=92+8=100kW
kx=0.8
COSφ=0.85
Pjs=Pe×kx=100×0.8=80kW
配电箱负荷计算的专业内容就分享到这里，大家可在“电工基础”栏目学习更多专业电气知识。
