按下试验按钮剩余电流动作保护电器不动作的主要原因
发布时间：2026-01-10 来源：合肥志准电气 浏览次数：35剩余电流动作保护电器(RCD)是常用的低压保护电器，已有三、四十年广泛应用经验，对电击防护、保护人身安全起到很好的作用。
强制性工程建设规范《建筑电气与智能化通用规范》GB55024-2022第10.3.2条第1款规定，剩余电流动作保护电器投入运行后，应定期进行试验按钮操作，检查其动作特性是否正常。雷击活动期和用电高峰期应增加试验次数。通常，RCD不超过1个月试验一次。

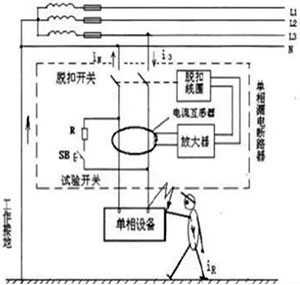

当按下RCD试验按钮时，如果RCD不动作，表明RCD损坏，分析其主要原因要先从RCD的工作原理说起。图1所示为RCD的原理图，当发生相线碰壳时，通过零序电流互感器的电流不为0，该电流经放大器放大驱动脱扣线圈使断路器脱扣，切断故障回路，起动保护作用。运维时，按下试验按钮SB，相线与N线经电阻R连接，通过零序电流互感器的电流也不为0，该电流被放大器放大后驱动开关脱扣，表明RCD可以正常运行。
图1 RCD工作原理
因此，按下试验按钮剩余电流动作保护电器不动作的主要原因如下：
◆试验按钮SB：按钮是机械结构，一般不容易损坏，但连接是否虚接，是疑点之一；
◆电阻R：损坏可能性较大；
◆放大器：有损坏的可能；
◆电流互感器：不容易损坏；
◆脱扣器：如果断路器没问题，则其损坏的可能性不大；
◆线路：内部线路老化、虚接等，可能性较大。
总之，如果出现这种现象，维修成本(包括时间成本)不低，建议更换剩余电流动作保护电器RCD，且保护人身安全也不是用这点成本能衡量的！
