合肥志准电气有限公司简述：UPS的分类
发布时间：2026-01-20 来源：合肥志准电气 浏览次数：55UPS的分类可按照按工作方式、功率、输入输出相数、工作频率进行。合肥志准电气有限公司在本文对UPD的分类做详细介绍，方便大家了解UPS。
①UPS按工作方式可分成后备式、在线式和在线互动式。
后备式UPS又称离线式UPS，在市电正常时由市电经过稳压滤波后给负载供电，蓄电池处于充电状态，逆变器处于非工作状态。当市电异常时，逆变器开始工作，将蓄电池组内的直流电逆变成交流电输出给负载使用。
后备式UPS适用于对供电质量要求不高的场合，市电与备用电源切换时间一般小于10ms，可用于家庭办公等场合，其容量多在2kVA以下。
在后备式UPS的旁路上增加稳压器和滤波器，可在市电时滤去高频干扰，这种方式的UPS称为三端口式UPS。
在线式UPS，与后备式UPS不同点在于无论市电是否正常，其逆变器一直处于工作状态， 因此不存在切换时间的问题，能够达到输出电压零中断的要求。
工业上广泛应用的是双变换在线静止型(即采用半导体功率器件，如IGBT)的UPS。
在三相大功率UPS中还有采用双逆变电压补偿在线技术(又称Delta逆变技术)，即采用2个逆变器，减少了UPS电源对电网的污染，提高了能量的利用率，特别适用于感性负载(如电动机)或对电源质量要求不是非常高的负载。但是此类技术对电网的适应能力尚有待进一步提高。
在线互动式UPS，是介于后备式和在线式之间的一种UPS设备。当市电正常时，由市电直接向负载供电；当市电电压偏低或偏高时，由稳压电路稳压后向负载供电；当市电异常时，由蓄电池逆变后向负载供电，在线互动式UPS切换时间一般小于4ms。
②按照功率可将UPS划分为小功率、中小功率、中大功率和大功率 UPS，见表1。
高频机UPS相比于工频机UPS，无输出隔离变压器，是通过直流斩波在逆变器前端进行直流升压(升压电路，即电子变压器)的UPS，逆变器的调制频率高于20kHz。在线式高频机UPS原理示意框图如图所示。
③按照输入输出相数分为“单进单出”、“三进单出”和“三进三出”UPS。
容量在10kVA以下的UPS采用单相220VAC输入、单相220VAC 输出的供电方式。
此种方式的优点是UPS输出端的配电系统设计、使用不必考虑相序因素，不必考虑负载在各相的平均分配，所以安装接线灵活简单。但相比同功率的三相输入UPS，输入电流大，需选用大横截面积的进线电缆。
容量在10~40kVA之间的UPS采用三相380VAC输入、单相220V AC输出的供电方式。此种方式结构和造价介于“单进单出”和“三进三出”UPS之间，相比于同功率的单相输入UPS输入电流小，不需要选用截面积大的进线电缆。当选用“三进单出”UPS时，UPS的主路电源输入为三相380VAC，旁路电源输入为单相220VAC。
容量在40kVA以上的UPS采用三相380VAC输入、三相380VAC输出的供电方式。
此种方式可最大限度避免任何一相的负载故障(如短路)对其他各相负载的影响。当采用“三进三出” 型UPS时，应将用电负荷均匀地分配到三相电路上，三相间负荷不平衡度宜小于20%。
④按照工作频率分为工频机UPS和高频机UPS。

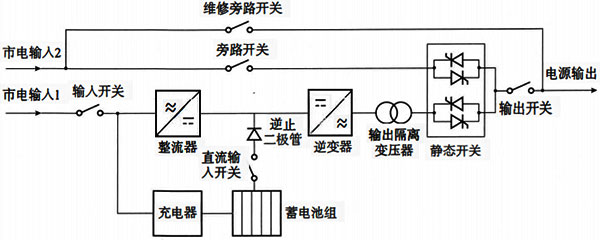

工频机UPS是指带输出隔离变压器的UPS，通过输出隔离变压器在逆变器后端进行交流升压，如图所示。工频机UPS主要特点是主功率部件稳定可靠、过负荷能力和抗冲击能力强。

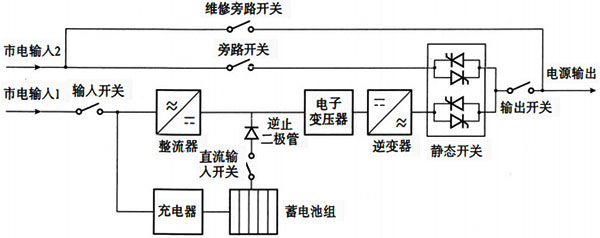

高频机UPS相比于工频机UPS，无输出隔离变压器，是通过直流斩波在逆变器前端进行直流升压(升压电路，即电子变压器)的UPS，逆变器的调制频率高于20kHz。在线式高频机UPS原理示意框图如图所示。
高频机UPS的输入功率因数可做到0.99以上，而工频机UPS的输入功率因数一般低于0.8；因为省去了输出隔离变压器，高频机UPS的体积质量要小于工频机UPS；同时高频机UPS本身功耗低于工频机UPS，更为节能。
高频机UPS对技术与工艺以及生产手段的要求非常严格，20kHz以上的高频机UPS容量都小于100kVA，同时采用如IGBT高频整流(相对于50Hz而言)的高频机结构，频率一般在15kHz以下，多数厂家UPS容量已可做到200kVA及以上。目前国际上知名公司大都放弃了工频机UPS的生产而改为高频机UPS，高频机是UPS发展的方向。
