UPS的组成和原理_工程应用中多为交流UPS
发布时间：2026-01-19 来源：合肥志准电气 浏览次数：68不间断电源(UPS)是指在外部电源中断后能持续一定供电时间的电源，分为交流UPS和直流UPS，工程应用中多为交流UPS。
仪表用UPS组成及原理

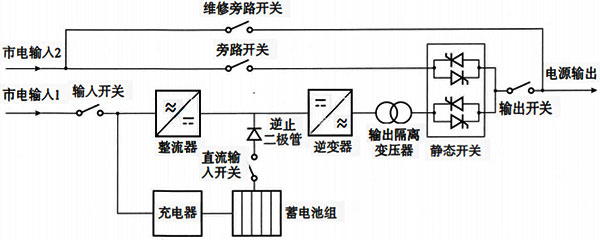

UPS主要由整流器、逆变器、静态开关、蓄电池组、旁路装置和控制模块等部分组成，工频在线式UPS的原理如下图所示，各部件功能见表1。

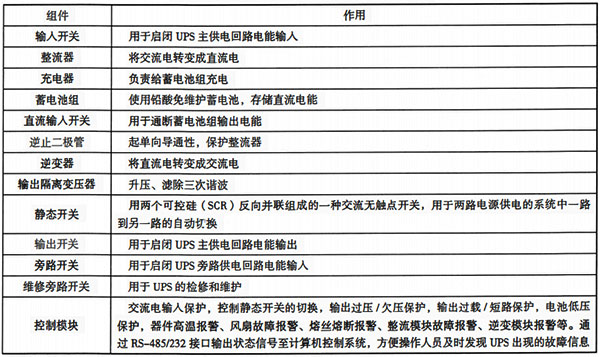

表1 工频在线式UPS各组件及作用
表1 工频在线式UPS各组件及作用
在市电输入1(交流输入)正常时，整流器将交流电整流为直流电，然后逆变器再把直流电逆变成稳定无杂质的交流电，经过隔离变压器升压后供负载使用，同时充电器对蓄电池组进行浮充电；一旦市电输入异常(欠压、断电、频率异常等)，则将整流器电路关闭，启动备用电源蓄电池组，蓄电池的直流电经过逆止二极管向直流回路供能，将直流电逆变成稳定无杂质的交流电，经过隔离变压器升压后供负载使用；当UPS发生故障、负载严重过载或蓄电池放电结束时，静态开关能使负载无中断、无扰动地自动转到静态旁路，由旁路电源(市电输入2)进行供电。
对于可以双电源输入的UPS，其旁路电源和主路电源宜由不同母线供电，也可以只输入一路市电由UPS内部进行主路电源和旁路电源的并线；部分小功率UPS产品只可输入一路市电，同样由 UPS内部进行并线。
整流器、逆变器、蓄电池组、静态开关、旁路开关等在UPS中的位置相对固定，而隔离变压器的位置设置根据UPS的需求功能不同而不同，大部分UPS厂家将隔离变压器的配置作为选配件，也可根据不同的需求在市电输入主路电源处或旁路电源输入处设置隔离变压器。
UPS输出电源的质量应符合《仪表供电设计规范》(HG/T20509-2014)相关内容的要求。
