如何选择电流互感器的主要技术参数变比和准确度
发布时间：2026-02-03 来源：合肥志准电气 浏览次数：89

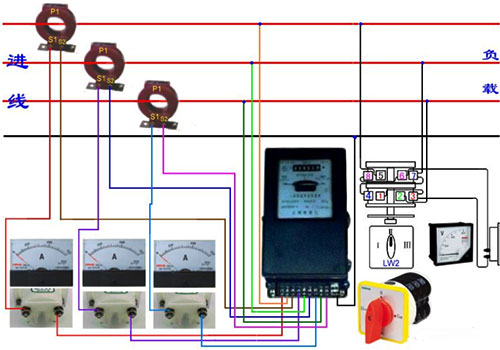

电流互感器是一种特殊的变压器，可将大电流变成标准小电流，并在计量器、计量器和继电器等设备上工作。这样可以扩大计量器的测量范围，并起到提高电路可靠性和安全性的作用。如下图所示，电流互感器的接线图将主线圈连接到主电路，二次连接的仪器和继电器的线圈也连接到一起。
电流互感器的选择原则
1、额定一次电压由所在系统的标称电压确定。可以选用高电压等级的电流互感器在低电压等级的系统中使用，如选用10kv的电流互感器在6kv系统中使用。
2、主要电流等级根据GB1208中规定的额定电流等级进行选择。如果无法根据指定的等级选择主要电流，可以通过以下方法解决: ① 保护回路和测量回路的变比要求不同时，可采用二次绕组带抽头电流互感器。也可以改变一次抽头的电流互感器，一般分串联和并联接法，可获得倍数变比或半数变比的电流互感器。②测量回路用电流互感器有特殊用途的用s级的，它在10~110%的额定电流范围内保持准确度要求。
3、额定的次要电流1A和5A。
选用原则：
①对新建发电厂和变电所有条件时，宜选用1A。
②如有利于互感器安装或扩建工程原有TA为5A时，及某些情况下为降低TA的二次开路电压，额定二次电流可选用5A。
③一个厂，站内的额定二次电流可同时选用1A和5A。大家继续阅读《电流互感器二次额定电流1A和5A的区别与选择》文章。
4、正确的级别和临时属性在以下主题中进行了说明:
5、铁芯个数--电流互感器铁心个数有两类：一类为一个电流互感器只有一个一次绕组和二次绕组的单铁心式，大部分低压电流互感器就是这一类；一类是为一个一次绕组有两个及两个以上二次绕组的多铁心式，每个二次绕组，按照用途不同配置。电能计量仪表和测量表计在满足准确级的前提下，可以共用一个二次绕组。
6、根据结构可分为油浸、树脂注入和SF6电流互感器。
电流互感器变比和准确度
1、变比
电流互感器二次侧额定电流值都为5A或1A，一般情况下选择5A。测量电流互感器常用的变比有5/5、10/5、15/5、20/5、25/5、30/5、40/5、50/5、75/5、100/5、150/5、200/5、250/5、300/5、400/5、500/5、600/5、750/5、800/5等，那么如何正确选择电流互感器的变比呢？
GB/T50063-2008《电力装置的电测量仪表装置设计规范》中规定“指针式测量仪表测量范围的选择，宜保证电力设备额定值指示在仪表标度尺的2/3处”。根据这个规范我们可以用N=I1RT/(⅔×5)的公式选取电流互感器的变比N。
N=I1RT/(⅔×5)
公式中I1RT为变压器一次侧额定电流，A；N为电流互感器的变比；⅔指指针式测量仪表测量范围的选择，宜保证电力设备额定值指示在仪表标度尺的2/3处；5是电流互感器的次要额定值。
然后，根据计算出的变量比率选择相应变流器的比率。例如，选择75/5比例变流器，因为I为50A，N=14.29可根据方程式求得。
2、准确度
电流互感器的精度也称为精度。这是因为电流互感器的比例误差和角度误差是不可避免的。换流器的精度与此比率误差限制的百分比在数值上相同。例如，电平0.5电流互感器的最大比例误差为0.5%。测量变流器为0.1、0.2、0.5、1、3、5等级，保护变流器为5P、10P等级。一般来说，测量结果选取层次0.2精度等级，测量结果选取层次0.5精度等级，一般监督仪表选取层次1精度等级。
同时我们在使用换流器。变流器的二次侧面必须接地，以防止一次高压通道的二次侧面、危机设备和生命安全。注意电流互感器1、2侧极性。极性连接严重时的燃烧损耗计；变流器严禁在保险丝的二次侧面安装，以防止二次开路、二次开路高压、危机人生安全。
实用电流互感器选型示例
10kV进，出柜CT的变比如何选择，假如一台为1000kVA的变压器：
高压侧额定电流I1=1000/1.732/10=57.7A；低压侧额定电流I2=1000/1.732/0.4=1443.4A；在额定值的运行条件下，电流表的指示在量程的70%~100%处，时电流互感器最大变比应为：N=I1RT/(0.7*5)；高压侧可选的电流互感器100/5；400V低压侧可选1500/5的电流互感器。
一般电流互感器的一次电流的规格有5，10，15，20，30，40，50，75，100；150，200，300，400，(500)，600，800，1000，1500，2000，3000，4000，5000；7500，10000，15000；20000，25000。
400kVA：I1RT=400/1.732/10≈23A，N=23/(⅔×5)≈6.6，高压侧可选40/5电流互感器
500kVA：I1RT=500/1.732/10≈29A，N=29/(⅔×5)≈8.3，高压侧可选50/5电流互感器
630kVA：I1RT=630/1.732/10≈36.4A，N=36.4/(⅔×5)≈10.4，高压侧可选75/5电流互感器
800kVA：I1RT=800/1.732/10≈46.2A，N=46.2/(⅔×5)≈13.2，高压侧可选75/5电流互感器
1000kVA：I1RT=1000/1.732/10≈57.7A，N=57.7/(⅔×5)≈16.5，高压侧可选100/5电流互感器
1250kVA：I1RT=1250/1.732/10≈72.2A，N=72.2/(⅔×5)≈20.6，高压侧可选150/5电流互感器
1600kVA：I1RT=1600/1.732/10≈92.4A，N=92.4/(⅔×5)≈26.4，高压侧可选150/5电流互感器
附：电度表选型(30A以上配互感器)电度表型号是用字母和数字的排列来表示的,内容如下：类别代号+组别代号+设计序号+派生号
1、类别代号: D--电度表
2、组别代号 表示相线：D--单相；S--三相三线；T--三相四线。 表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。每个制造厂的设计序号不同。
单相直接接入电度表额定电流：1.5(6)A、1(2)A、2(4)A、2.5(5)A、2.5(10)A、5(10)A、5(20)A、5(30)A、1015(60)A、20(80)A、极限20(100)A(极少用到)等，最大可30(100)A等。
最大可达100A，括号前的为基本电流值，也称叫标定电流，是作为计算负载基数电流值的, 三相四线电度表额定电流：5(30)A、10(60)A、20(80)、30(100)A等。长时间允许通过的最大额定电流一般可为额定电流的1.5倍。
